قابلیت ها:- 4 رقمی
- درایور TM1637
- ارتباط I2C
ابعاد:42x25x11 میلیمتر

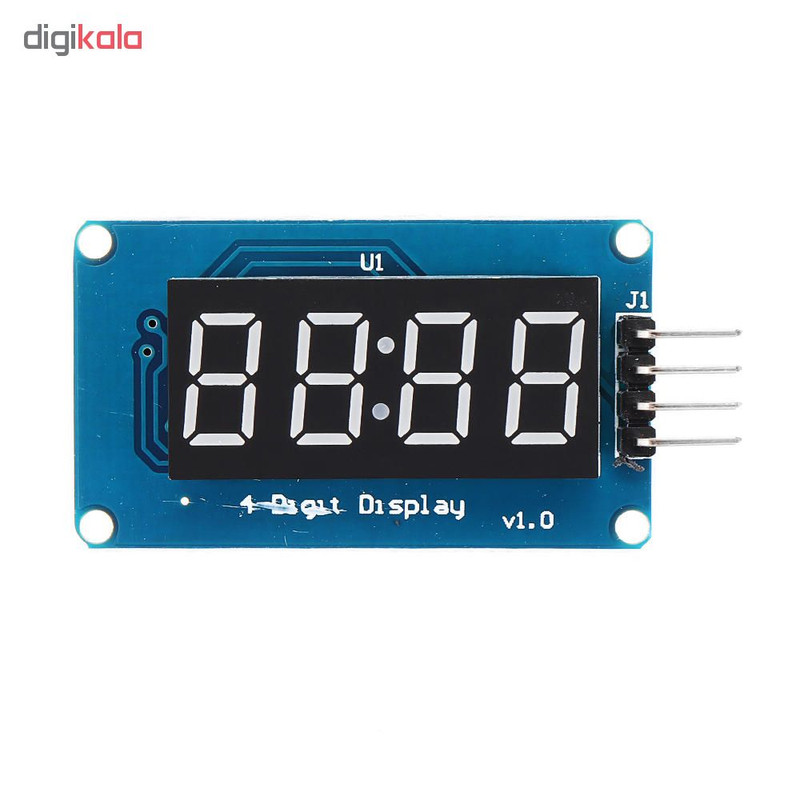

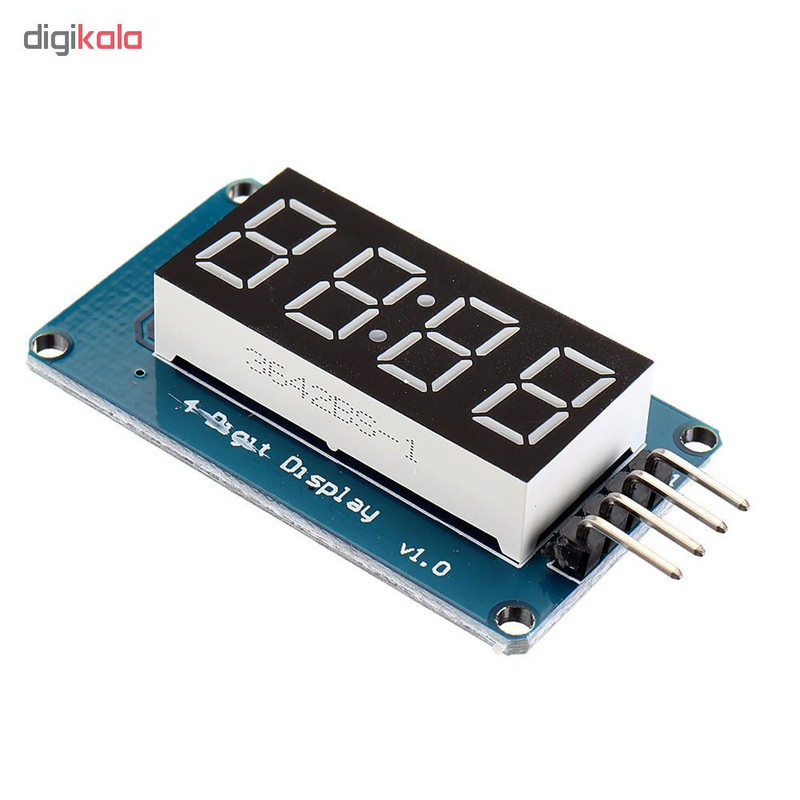

ماژول سون سگمنت مدل TM1637-4D
برند:متفرقه
سرویس ویژه دیجی کالا: 7 روز تضمین بازگشت کالا
مشخصات
قابلیت ها
- 4 رقمی - درایور TM1637 - ارتباط I2C
ابعاد
42x25x11 میلیمتر
توضیحات
در حالت عادی برای راه اندازی سون سگمنت 4کاناله به روش مولتی پلکس به12پین نیاز دارید ولی با استفاده از این ماژول می توانید تنها با استفاده از دو پین با استفاده از پروتکلi2c اقدام به راه اندازی 4 سون سگمنت کنید.
تراشه مورد استفاده در این ماژول TM1637بوده که قادر به پشتیبانی از سون سگمنت ها آند مشترک است. ولتاژ کاری این ماژول 3.3~5V بوده که در ولتاژ5V حداکثر جریان 80 میلی آمپر می کشد. پایه ها خروجی در این ماژول به شرح زیر است:

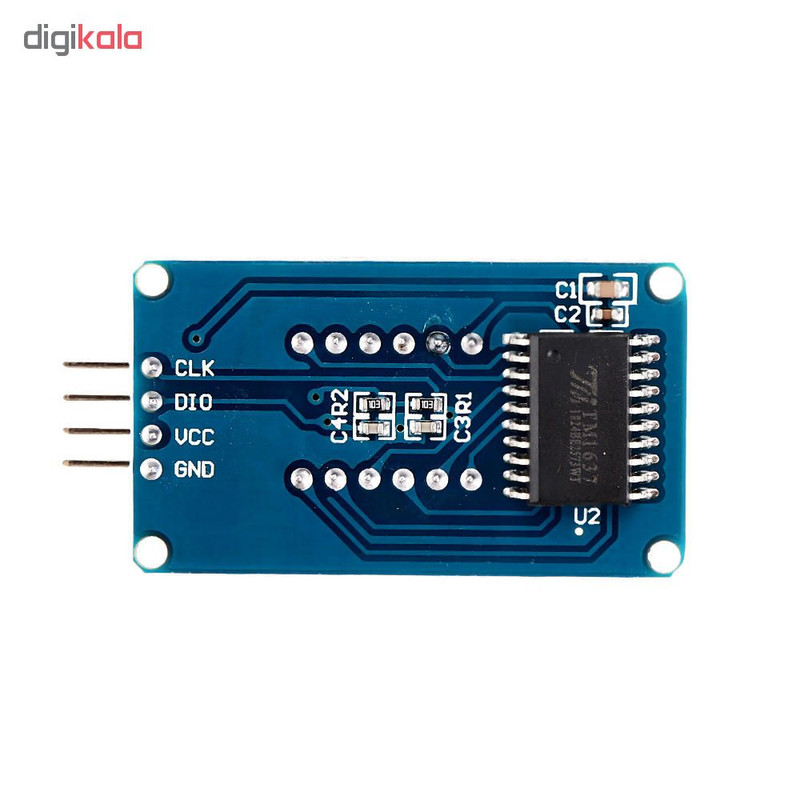

VCC, DIO, CLK, GND
پایهDIO پایه خروجی دیتا و پایهCLK به منظور تنظیم کلاک است.
