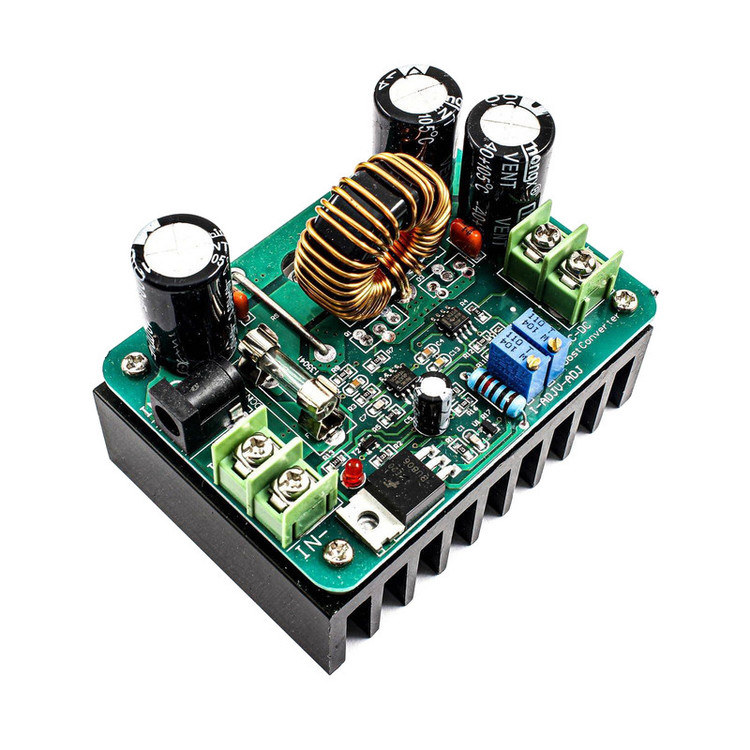

ماژول رگولاتور افزاینده ولتاژ مدل cc - cv کد Heatsink_600

این ماژول، یک رگولاتور افزاینده‌ی ولتاژ از نوع سوئیچینگ با قابلیت افزایش ولتاژ تا حداکثر 80 ولت است. همچنین دارای قابلیت کنترل جریان از طریق کاهش ولتاژ است که آن را برای استفاده به عنوان درایور انواع ال ای دی با ولتاژ 12 تا 80 مناسب می‌سازد. همچنین برای شارژ باتری هایی که نیاز به روش cc-cv (جریان ثابت - ولتاژ ثابت) دارند، می‌توان از آن استفاده کرد.(به شرط این که ولتاژ باتری بین 12 تا 50 ولت باشد) حداکثر توان خروجی 600 وات است که در صورت دفع مناسب حرارت ( با فن) قابل دسترسی است. با تهویه‌ی طبیعی، به شرط کمتر بودن آمپر خروجی از 6 آمپر، تا حدود 300 وات می‌توان خروجی گرفت. جریان ورودی حداکثر 15 آمپر می‌باشد (بالاتر از 10 آمپر در صورت تهویه مناسب). جریان خروجی حداکثر 10 آمپر می‌باشد. توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در صورتی که توان خروجی کمتر از 600 وات باشد، محدود کننده، جریان خروجی 10 آمپر است و در صورتی که جریان خروجی کمتر از 10 آمپر باشد، محدود کننده توان 600 وات است. طبق قانون توان، که توان برابر است با ضرب ولتاژ در جریان. (به عنوان مثال، اگر ولتاژ خروجی 67 ولت باشد، نمی‌توان بیشتر از 9 آمپر خروجی گرفت و یا اگر جریان خروجی 10 آمپر است، ولتاژ خروجی نباید بیشتر از 60 ولت باشد) در قسمت زیرین ماژول هیت سینک بزرگ و یکپارچه وجود دارد که دیود و ماسفت به آن متصل شده اند. در صورت گرفتن خروجی بیش از 50 درصد مقادیر حداکثری، توصیه‌ی اکید شده که گرمای هیت سینک را با فن دفع کنید. (برای تمام ماژول‌های کاهنده و افزاینده مانند این محصول) برای ورودی این ماژول از فیش آداپتوری نیز می‌توانید استفاده کنید. دقت کنید که مغزی قطب مثبت است. در اعمال صورت ولتاژ معکوس آسیب می‌بیند. در صورتی که در کاربرد حساس مانند شارژر لپتاپ استفاده می‌شود، برای کاهش ریپل بهتر است خازن سرامیکی یا MTK با خروجی موازی شود. از جمله کاربرد های این ماژول می‌توان تغذیه‌ی لامپ های ال ای دی، شارژر باتری های لیتیومی و اسیدی، شارژر لپتاپ با برق اتومبیل و ... نام برد. در صورت مشکل برای تنظیم ولتاژ یا جریان، پس از اتصال مولتی متر، پیچ روی پتانسیومتر ها را حدود 20 تا 30 دور باید بچرخانید. معمولاً تنظیم در دور های آخر صورت می‌گیرد.
