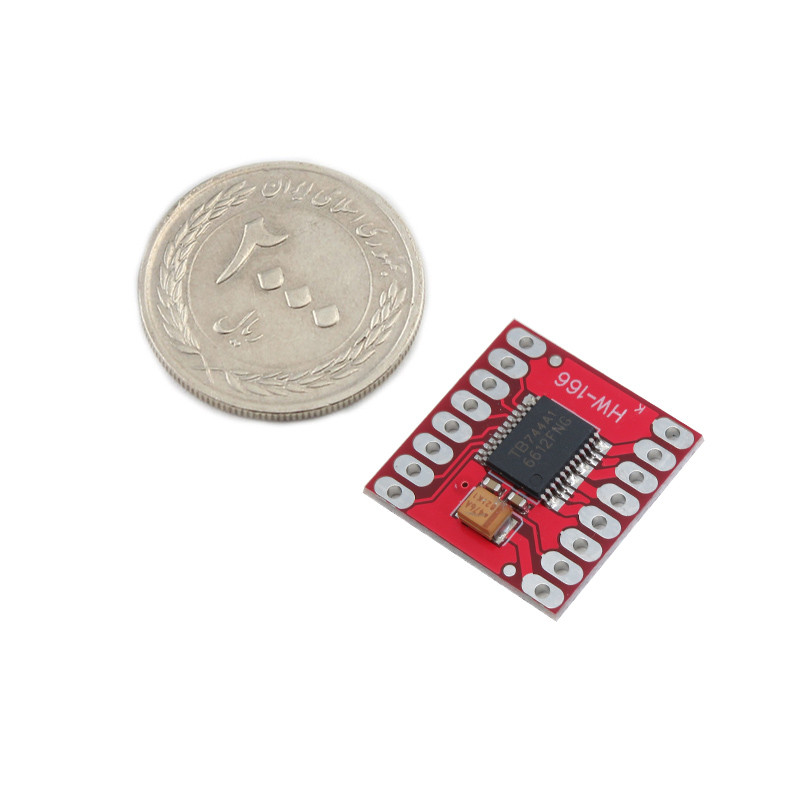

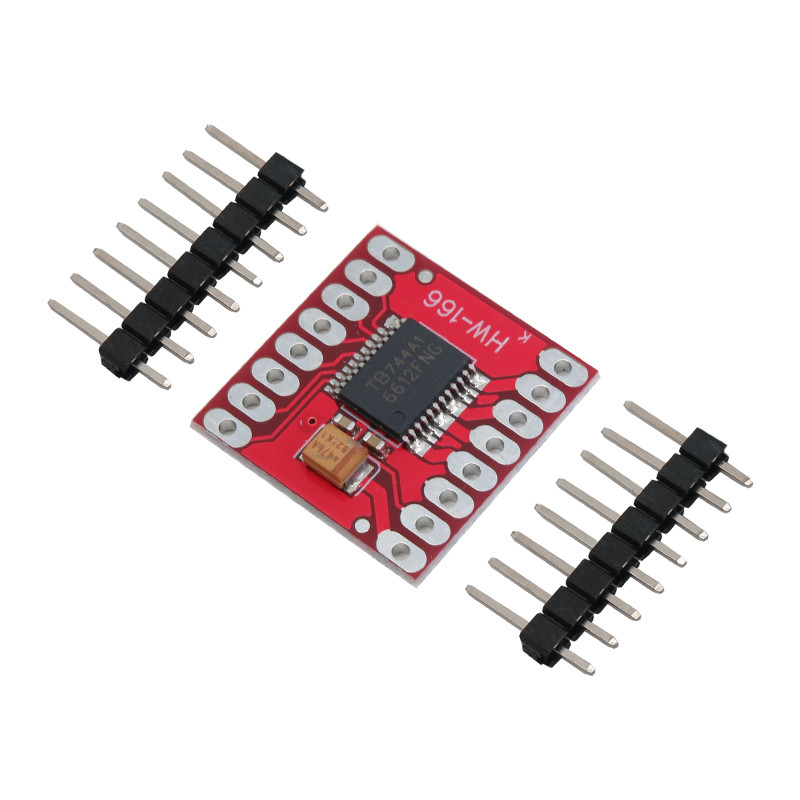

ماژول درایور موتور مدل TB6612FNG

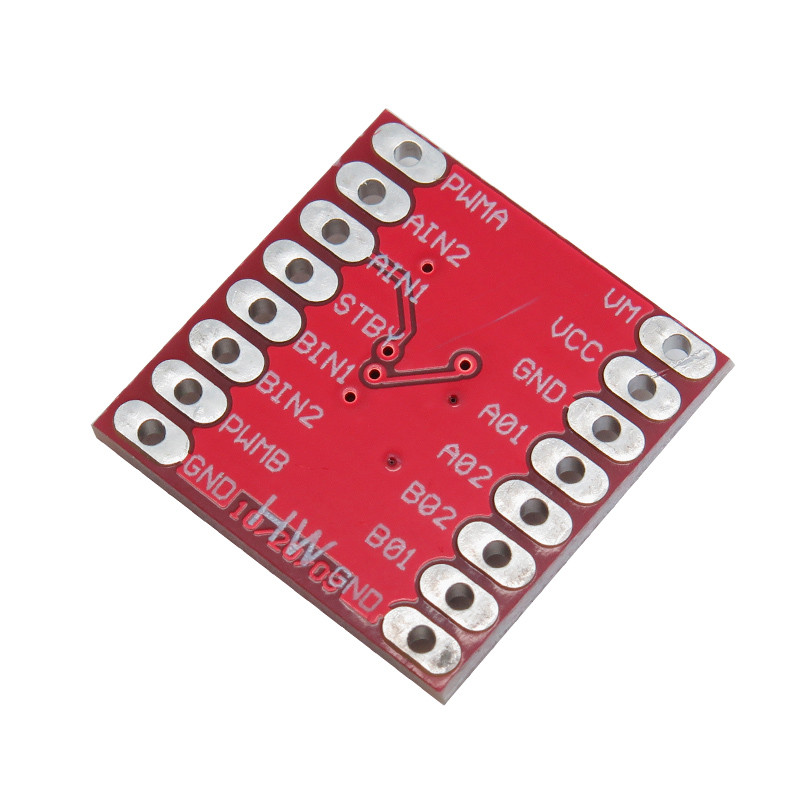

ماژول درایور موتور TB6612FNG توانایی راه اندازی دو موتور DC در جریان ثابت 1.2A ( پیک جریان 3.2A) را دارد. دو سیگنال ورودی ( IN1 و IN2) می تواند برای کنترل موتور در یکی از چهار مد CW ، CCW ، short-brake و stop استفاده شود. خروجی دو موتور این ماژول (A و B) قابلیت کنترل بصورت مجزا را دارد. سرعت هر موتور توسط یک سیگنال ورودی PWM با فرکانسی تا 100KHz کنترل میشود. پین STBY باید در حالت High باشد تا موتور از حالت standby خارج شود. ولتاژ تغذیه منطقی (VCC) می تواند در محدوده 2.7 تا 5 ولت باشد و همچنین ولتاژ تغذیه موتور (VM) تا ماکزمیم ولتاژ 15 ولت محدود است. جریان خروجی این ماژول به میزان 1.2A در هر کانال ( یا تا 3.2A برای یک سیگنال پالس کوتاه) است.
