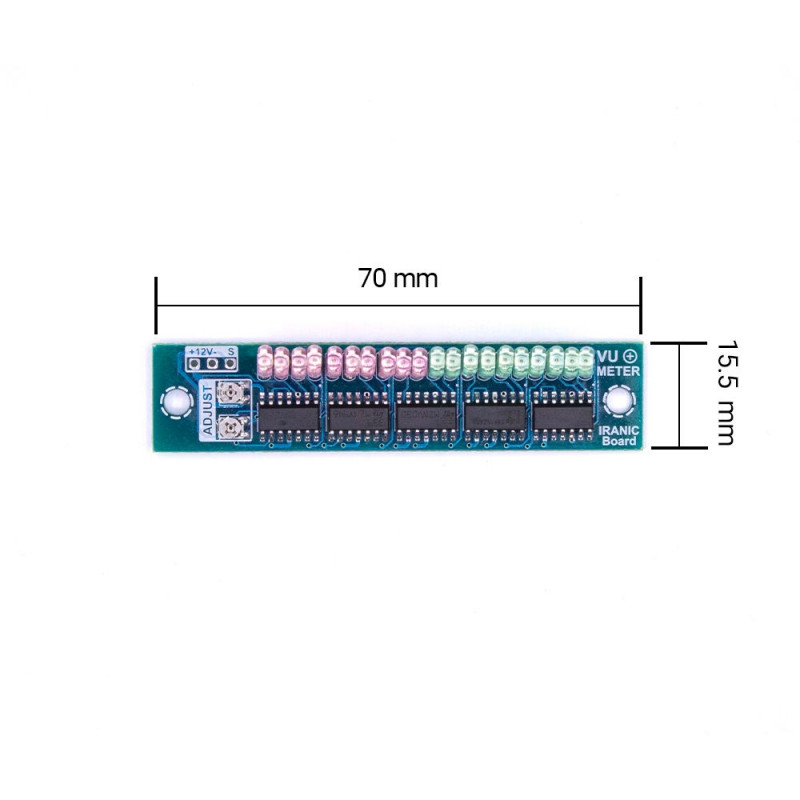

برد صوت سنج مدل 01

این ماژول دارای 20 عدد LED می باشد که با توجه به مقدار سیگنال ورودی به صورت آبشاری روشن و خاموش می شوند. بر روی ماژول دو عدد پتانسیومتر وجود دارد که می توانید با تنظیم آنها مقدار شدت سیگنال ورودی را کنترل کنید. ولتاژ کاری مدار 12 ولت می باشد. بر روی مازول 3 ورودی وجود دارد، به مثبت و منفی 12 می بایست تغذیه 12 ولت وصل کنید. خروجی بلندگو را می توانید به ورودیسیگنال (با حرف S ) و منفی را به زمین آمپلی فایر اتصال دهید. در هنگام اتصال ولتاژ و ورودی های سیگنال دقت لازم را داشته باشید.
