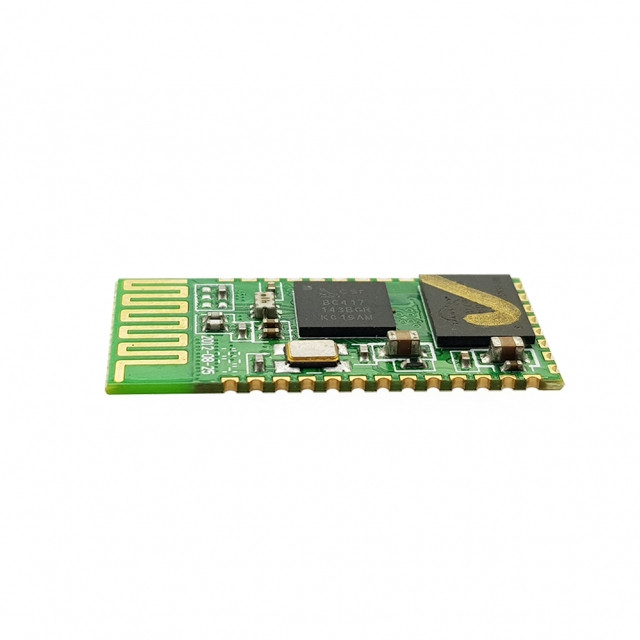

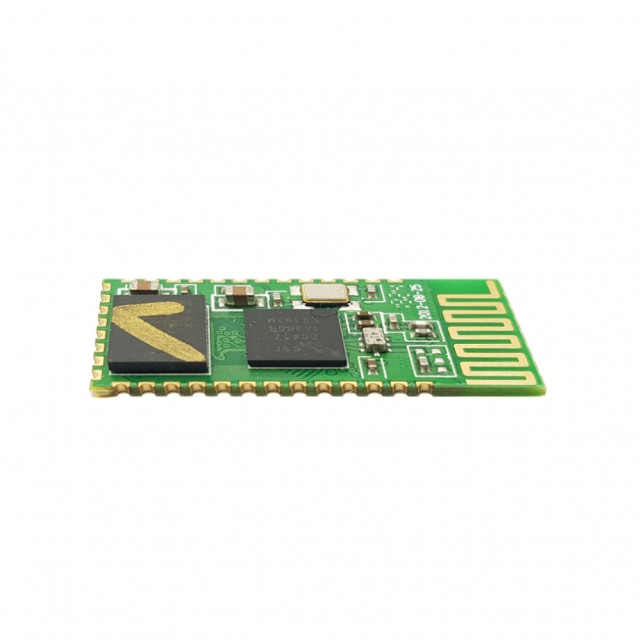

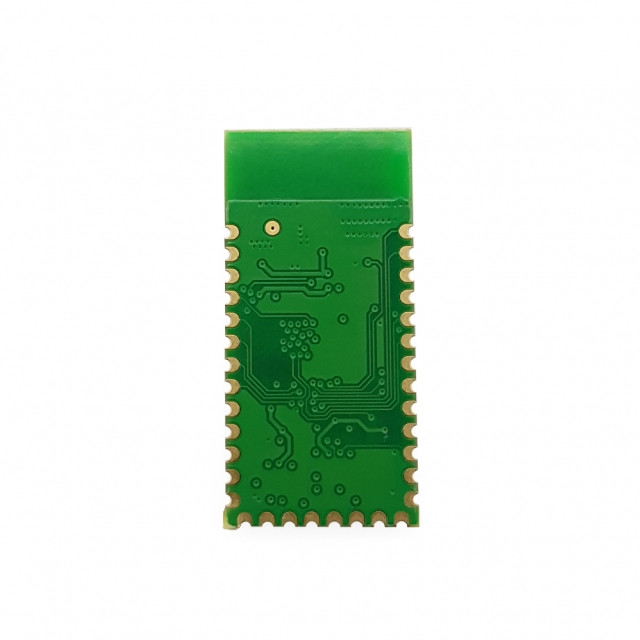

ماژول بلوتوث مدل HC-05

این ماژول یکی از پرکاربردترین ماژول های بلوتوث بوده که تقریباً در تمامی پروژه هایی که در آنها نیاز می باشد که توسط میکروکنترلر اطلاعات بصورت بلوتوث ارسال شوند از این ماژول استفاده می گردد. نحوه راه اندازی ماژول بسیار ساده بوده و از طریق پروتکل سریال به میکروکنترلر متصل می گردد. اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و... از طریق ارسال ATcommand قابل تغییر است. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است. می توان با آن به کامپیوتر یا تبلت ، تلفن همراه و یا بین دو ماژول ارتباط برقرار کرد. نحوه استفاده برای تغییر در تنظیمات و همچنین دریافت اطلاعات خود ماژول می بایست وارد حالت AT COMMAND شوید. برای این کار می توانید مراحل زیر را دنبال کنید. 1- پایه KEY-1 (پایه 34) را به 3.3 ولت وصل کنید 2- پایه های سریال RX و TX خود را بصورت ضربدری به برد متصل کنید. (RX به TX ) 3- تغذیه مدار را متصل کنید. توجه داشته باشید که در صورتی که این مراحل را به درتس انجام داده باشید، چشمک زن (پایه 31) بصورت یک ثانیه ای چشمک خواهد زد، در حالت عادی بسیار تندتر این چشمک زدن انجام می شود. 4- پایه KEY-1 را قطع کنید. 5- در قسمت تنظیمات سریال ترمینال خود، بودریت بر روی 38400 تنظیم شود. نکته بسیار مهم فعال بودن دو گزینه CF و LR در تنظیمات سریال می باشد. 6- در صورت درست بودن تمامی مراحل، با ارسال دستور AT پاسخ OK را دریافت خواهید کرد.
