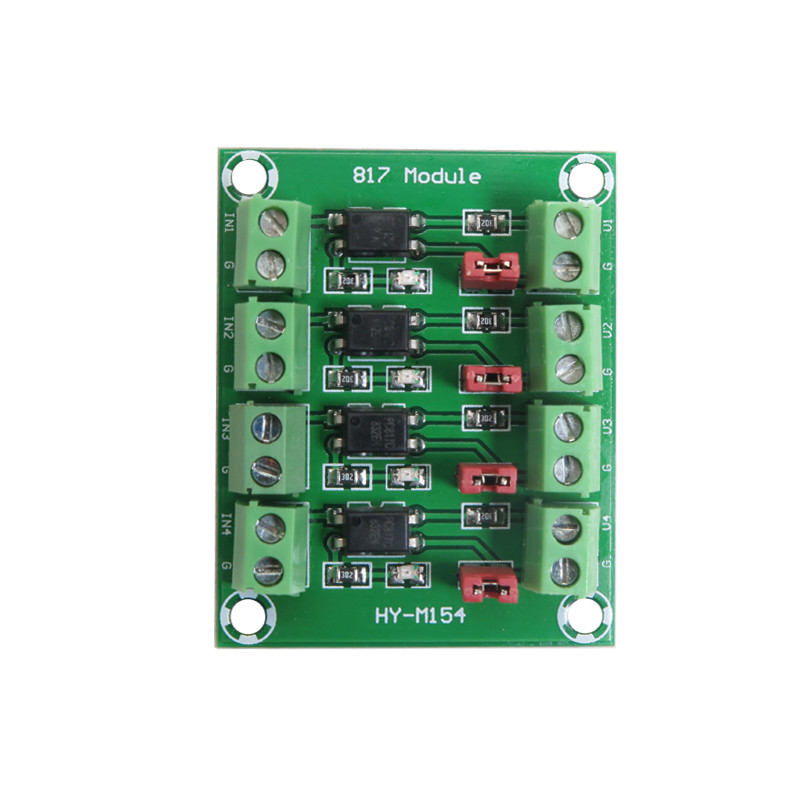

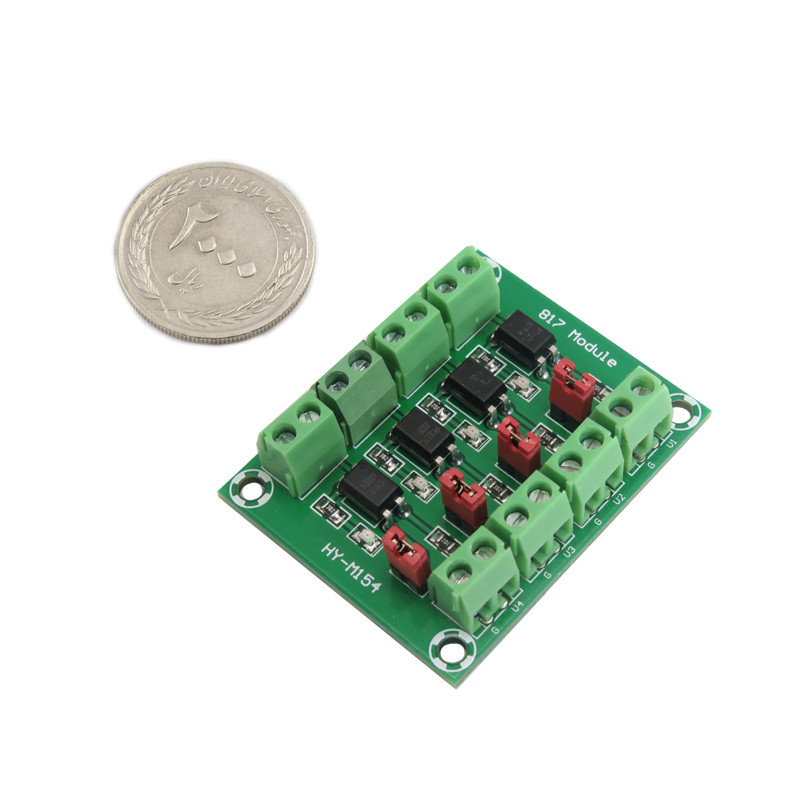

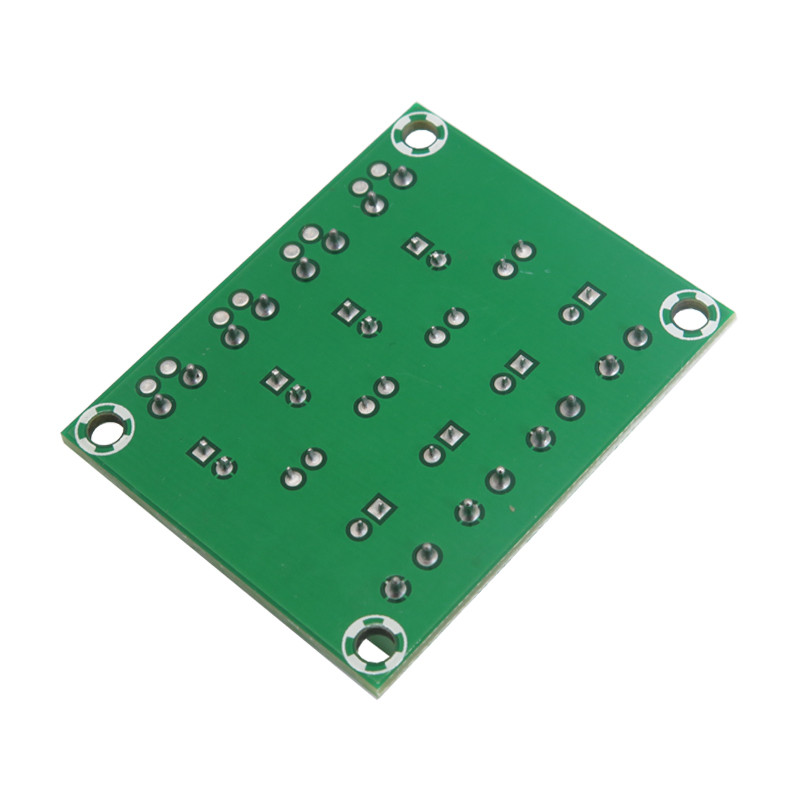

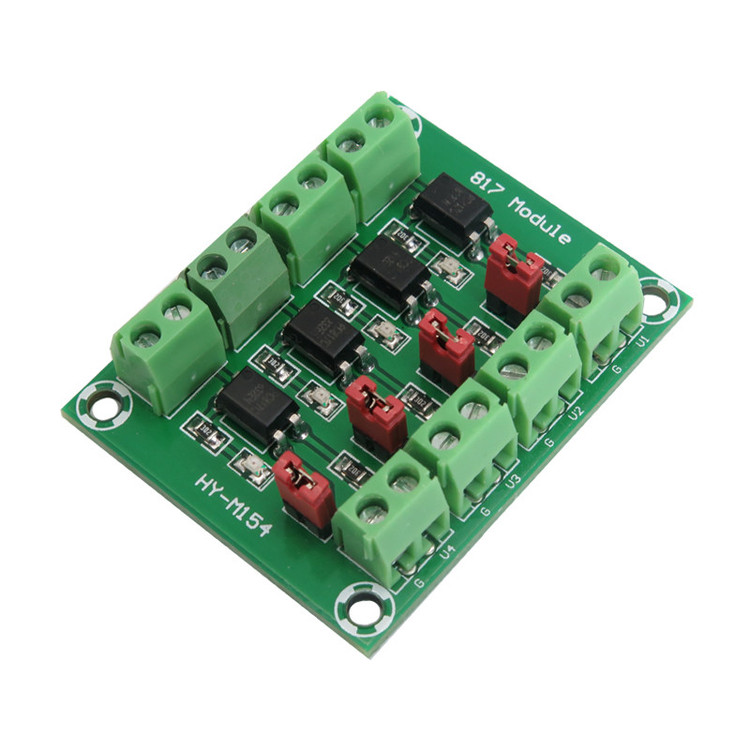

ماژول اپتوکوپلر مدل PC817

ز این ماژول زمانی استفاده می‌شود که به کنترل کردن ایزوله بودن و تبدیل ولتاژ نیاز باشد. این ماژول می‌تواند با تشخیص ولتاژ گیت 3.3 یا 5 ولت یک خروجی بین 3.6 تا 30 ولت را کنترل کند. بعد از فرمان دادن به ترمینال کنترل، ترمینال خروجی نیز روشن می شود. ایزوله بودن فوتوالکتریک توانایی ضد نویز قوی دارد. این ماژول می‌تواند تریودهای پرقدرت، ماسفت و سایر کاربردهایی را که به ولتاژ بالا نیاز دارند را هدایت کند، همچنین می‌تواند به طور مستقیم رله‌های 24 ولت کم مصرف را نیز هدایت کند. در صورتی که سیگنال کنترل از 4 کیلوهرتز بیشتر شود، لطفا از این ماژول استفاده نکنید، زیرا به درستی کار نخواهد کرد. دامنه ولتاژ ترمینال خروجی این ماژول 3.6-30 ولت DC می‌باشد (جریان خروجی به شرایط خاص بستگی دارد اما ماکزیمم جریان نباید از 10 میلی آمپر بیشتر شود. توان ثابت است ولی جریان و ولتاژ به نسبت معکوس هستند). این که آیا خروجی آن یک خروجی با ولتاژ مثبت است یا منفی را می‌توان با استفاده از یک سیم جامپر مشخص کرد. 4 کانال این ماژول به طور مستقل عمل می‌کنند و می‌توانند کنترل همزمان ولتاژهای مختلف و غیره را بدست آورند
