ماژول آمپلی فایر میکروفن مدل MAX9814

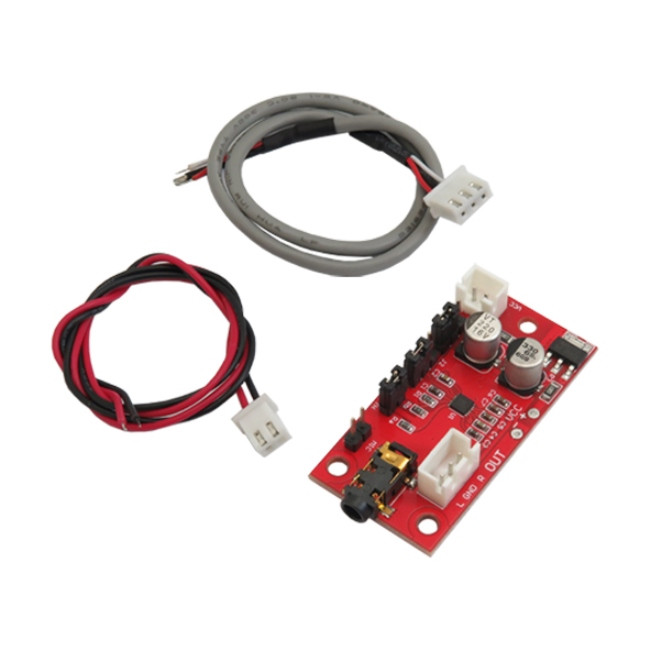

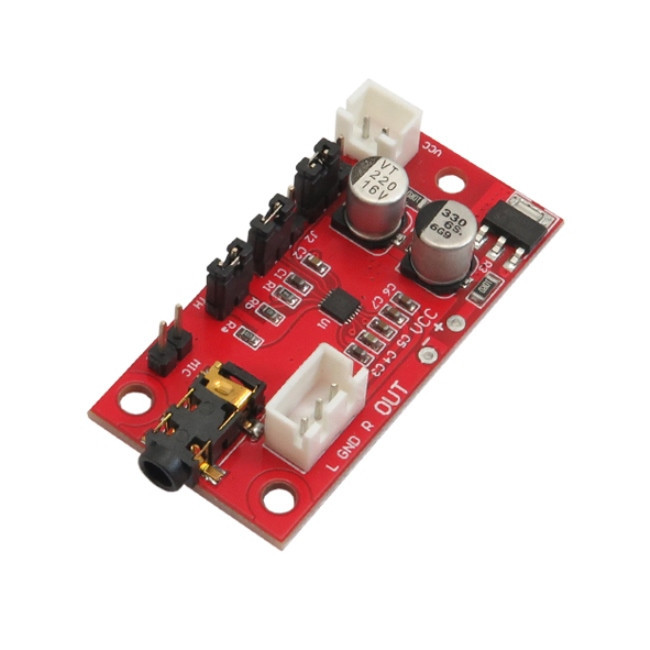

MAX9814 برد آمپلی فایر میکروفون های الکتریت است. الکتریت به نوعی از دی الکتریک بدون پولاریته گفته میشود و در نتیجه این نوع از میکروفون نیز پلاریته ی تغذیه نخواهد داشت. این برد دارای عملکرد AGC است و میتواند مستقیما به هدست ( در صورتی که صدا خیلی بلند نباشد ، میتواند زوم هم داشته باشد) ، میکروفون ، هدست بلوتوث و ... متصل شود. جامپر های برد برای تنظیم نرخ پراکندگی ، گین و AGC هستند. سه مد برای شروخ به کار و کنترل AGC : A/R = GND : شروع / رلیز با نرخ 1:500 A/R = VDD شروع/رلیز با نرخ 1:2000 A/R = dangling شروع/رلیز با نرخ 1:4000 گین : گین = VDD ، گین روی 40 دسی بل تنظیم شده/ گین=GND ، گین روی 50 دسی بل تنظیم شده است گین = dangling ، گین فشرده روی 60 دسی بل تنظیم شده است
